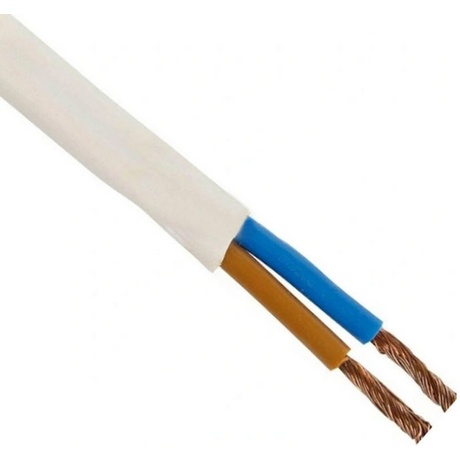

ШВВП — это плоский гибкий провод (шнур) с многопроволочными жилами, покрытыми изоляцией из поливинилхлорида (ПВХ). Он предназначен для подключения бытовых и промышленных электроприборов с номинальным напряжением до 380 В.
Аббревиатура ШВВП расшифровывается следующим образом:
«Ш» — указывает на тип продукции: шнур;
«В» — обозначает материал изоляции жил: ПВХ;
«В» — обозначает материал оболочки изолированных жил: ПВХ;
«П» — указывает на форму продукции: плоский провод.
ШВВП, как и ПВС, относится к соединительным проводам. Однако есть некоторые отличия:
форма исполнения ШВВП в отличие от ПВС не круглая, а плоская;
жилы ШВВП всегда укладываются параллельно друг другу;
выдерживаемое номинальное напряжение ШВВП ниже, чем у ПВС;
толщина обмотки изолированных жил у ПВС больше, чем у ШВВП.
Особенности применения и свойства ШВВП
Свойства гибкого провода ШВВП:
гибкий, пластичный (предел — до 30 000 изгибов);
выдерживает рабочую температуру до 70 °C;
устойчив к истиранию, воздействию влаги и её последствиям.
Провод ШВВП применяется в электротехнических устройствах в качестве шнура, а также в виде удлинителя для подключения этих же устройств.
Из-за малой мощности он практически не используется в промышленном производстве, лишь изредка его подключают, чтобы обеспечить временное питание некоторых потребителей. Для того чтобы правильно пользоваться этим проводом, необходимо учитывать конструктивные особенности и разбираться в его маркировке.
Важно! Из-за маленького сечения токопроводящих жил кабель ШВВП не предназначен для подключения приборов с высокой мощностью.
